低温ダクトファン送風機/品番 M1357DF-A50RFS

低温ダクトファン送風機M1357DF-A50RFS 低温ダクトファン送風機
品番 M1357DF-A50RFS
価格は上をクリックして下さい。
低温ダクトファン送風機/品番 M1357DF-A50RFS

【詳細表示】

商品番号 M1357DF-A50RFS

価 格

低温ダクトファン送風機M1357DF-A50RFS 消費電力を大幅削減。
軽量コンパクト化を実現。
大型冷蔵・冷凍装置、冷却、空調、乾燥など幅広い用途にご使用下さい。
丸型フランジ採用でダクト接続も容易。
低温ダクトファン送風機
品番 M1357DF-A50RFS
価格は下記をご覧下さい
■特長
①金属製軸流4枚羽根搭載で同等風量を維持し省電力を実現。(※当社従来機種比(定格静圧時) 50/60Hz)
【消費電力】
・50cmタイプ・・・約 31%削減/約 11%削減!
・60cmタイプ・・・約 23%削減 /約 16%削減!

②軽量コンパクト化。(※当社従来機種比)
・50cmタイプ・・・約 42%の軽量化!
・60cmタイプ・・・約 30%の軽量化!

③二重フリンジャ構造・ゴムシール付ベアリング採用により防水性アップ。
・回転フリンジャ、固定フリンジャの採用で防滴保護形(IP42)相当!
・ベアリング内への水、ホコリの浸入を抑えます。

④低温域は-30℃まで使用可能。

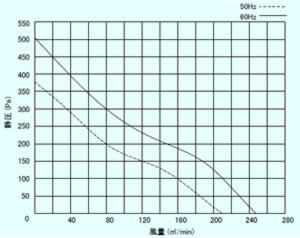

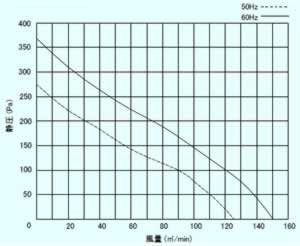

■静圧・風量特性
M1357DF-A50RFS M1357DF-A60RGS

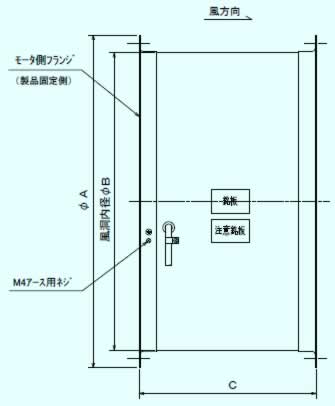

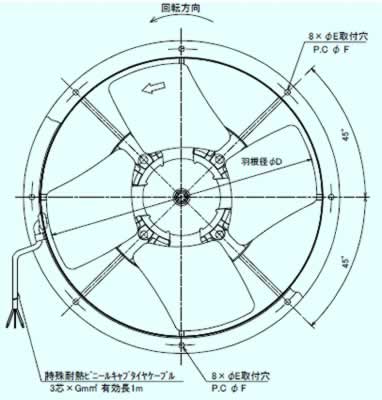

■外形図
●変化寸法表  単位(mm)
品番 A B C D E F G
M1357DF-A50RFS 570 508 300 487 10 540 1.25
M1357DF-A60RGS 670 608 370 587 12 640 2.0


●取付姿勢・屋内外区分
※モータ側フランジを必ず製品固定側にしてください。
M1357DF-A50RFS 軸水平から仰角90°(羽根上) 屋内仕様
M1357DF-A60RGS


■仕様
品番 M1357DF-A50RFS M1357DF-A60RGS
電源 3相200V 3相200V
周波数 50/60Hz 50/60Hz
羽根径 50cm 60cm
風量 50Hz:90m3/min
60Hz:120m3/min
50Hz:120m3/min
60Hz:188m3/min
消費電力 50Hz:540W
60Hz:760W
50Hz:920W
60Hz:1280W
塗色 マンセル7.65Y7.6/0.7(三菱色番号Y-200)
ガード有無
電流 50Hz:2.92A
60Hz:2.84A
50Hz:3.70A
60Hz:4.40A
公称出力 750W 1500W
使用周囲条件 温度-30℃~+30℃相対湿度90%以下(屋内仕様)
但し、-30℃~0℃の温度であっても羽根に結氷させないこと
取付姿勢 軸水平から仰角90°(羽根上)の角度内 軸水平から仰角90°(羽根上)の角度内
質量 25.0kg 48.0kg
価格 \85,000- \105,800-


■注意事項
●本品はサーマルプロテクター(温度過昇防止装置)が内蔵されていません。
欠相運転、ローターロックがありますと、モーターが焼損しますので、配線側でモーターブレーカー等の保護装置を設
けてください。
●本体の取付は十分な強度があり、振動のないところに確実に行ってください。
また、運転時異常な振動がないか確認してください。(異常な振動がありますと、製品が破損する恐れがあります。)
●1日50回以上のひんぱんな起動停止を伴う使用は、羽根破損等の原因となりますので避けてください。
●高静圧機器であり、高静圧での運転では風路(ダクト、チャンバー等)静圧分の荷重が加わります。
この為風路構成部材の変形等が発生しますと静圧が変動し、取付部及びダクト、チャンバー等の空気振動が発生す
る場合があります。取付部、風路構成部材は静圧に見合う強固な構成で使用ください。
●本体に水をかけないでください。
●製品の取付は市販のボルト、ナット、ワッシャーを使用し、取付面側となる取付穴8箇所すべて使用し確実に取付け
てください。
